IR20
Infrarosso
Laser
Laser
IR20814
IR20
- Campo temperatura fino 2200°C
- Messa a fuoco ravvicinata 0,5 mm
- Puntatore Doppio Laser con identificazione reale dimensione target
- Scheda Doppio Allarme
- Processore di segnale avanzato
Modello
Campo di temperatura
Temperatura max testina
Risoluzione
Tempo risposta
Cavo
Richiesta di preventivo
Impiego: Generico
Modello: 814
Campo di temperatura: -50°C a 975°C
Temperatura max testina: 85°C
Risoluzione: 75:1
Tempo risposta: 120ms
Cavo: 3, 8, 15mt
Impiego: Metalli
Modello: 230H3
Campo di temperatura: 250°C a 1800°C
Temperatura max testina: 85°C
Risoluzione: 300:1
Tempo risposta: 1ms
Cavo: 3, 8, 15mt
Modello: 230H2
Campo di temperatura: 200°C a 1500°C
Temperatura max testina: 85°C
Risoluzione: 300:1
Tempo risposta: 1ms
Cavo: 3, 8, 15mt
Modello: 230H1
Campo di temperatura: 150°C a 1000°C
Temperatura max testina: 85°C
Risoluzione: 300:1
Tempo risposta: 1ms
Cavo: 3, 8, 15mt
Modello: 230H
Campo di temperatura: 100°C a 600°C
Temperatura max testina: 85°C
Risoluzione: 100:1
Tempo risposta: 1ms
Cavo: 3, 8, 15mt
Modello: 230L
Campo di temperatura: 50°C a 400°C
Temperatura max testina: 85°C
Risoluzione: 60:1
Tempo risposta: 1ms
Cavo: 3, 8, 15mt
Modello: 160H1
Campo di temperatura: 490°C a 2000°C
Temperatura max testina: 85°C
Risoluzione: 300:1
Tempo risposta: 1ms
Cavo: 3, 8, 15mt
Modello: 160H
Campo di temperatura: 385°C a 1600°C
Temperatura max testina: 85°C
Risoluzione: 300:1
Tempo risposta: 1ms
Cavo: 3, 8, 15mt
Modello: 160L
Campo di temperatura: 250°C a 800°C
Temperatura max testina: 85°C
Risoluzione: 150:1
Tempo risposta: 1ms
Cavo: 3, 8, 15mt
Modello: 100H1
Campo di temperatura: 800°C a 2200°C
Temperatura max testina: 85°C
Risoluzione: 300:1
Tempo risposta: 1ms
Cavo: 3, 8, 15mt
Modello: 100H
Campo di temperatura: 650°C a 1800°C
Temperatura max testina: 85°C
Risoluzione: 300:1
Tempo risposta: 1ms
Cavo: 3, 8, 15mt
Modello: 100L
Campo di temperatura: 485°C a 1050°C
Temperatura max testina: 85°C
Risoluzione: 150:1
Tempo risposta: 1ms
Cavo: 3, 8, 15mt
Impiego: Metalli Fusi
Modello: 050
Campo di temperatura: 1000°C a 2000°C
Temperatura max testina: 85°C
Risoluzione: 150:1
Tempo risposta: 1ms
Cavo: 3, 8, 15mt
Impiego: Rapido
Modello: 814 FAST
Campo di temperatura: -50°C a 975°C
Temperatura max testina: 85°C
Risoluzione: 50:1
Tempo risposta: 9ms
Cavo: 3, 8, 15mt
Modello: 400
Campo di temperatura: 0°C a 500°C
Temperatura max testina: 70°C
Risoluzione: 33:1
Tempo risposta: 300µs
Cavo: 3, 8, 15mt
Impiego: Film plastico
Modello: 790
Campo di temperatura: 100°C a 1200°C
Temperatura max testina: 85°C
Risoluzione: 45:1
Tempo risposta: 150ms
Cavo: 3, 8, 15mt
Modello: 390H
Campo di temperatura: 400°C a 1650°C
Temperatura max testina: 85°C
Risoluzione: 45:1
Tempo risposta: 1ms
Cavo: 3, 8, 15mt
Modello: 390
Campo di temperatura: 200°C a 1450°C
Temperatura max testina: 85°C
Risoluzione: 45:1
Tempo risposta: 1ms
Cavo: 3, 8, 15mt
Impiego: Inceneritore
Modello: 460H
Campo di temperatura: 400°C a 1650°C
Temperatura max testina: 85°C
Risoluzione: 45:1
Tempo risposta: 10ms
Cavo: 3, 8, 15mt
Modello: 420H
Campo di temperatura: 400°C a 1650°C
Temperatura max testina: 85°C
Risoluzione: 45:1
Tempo risposta: 10ms
Cavo: 3, 8, 15mt
Impiego: Vetro
Modello: 510H
Campo di temperatura: 250°C a 1650°C
Temperatura max testina: 85°C
Risoluzione: 70:1
Tempo risposta: 80ms
Cavo: 3, 8, 15mt
Modello: 510L
Campo di temperatura: 100°C a 1200°C
Temperatura max testina: 85°C
Risoluzione: 45:1
Tempo risposta: 120ms
Cavo: 3, 8, 15mt
Specifiche Tecniche
Campo temperatura/misura
Da -50°C a 2200°C
Risoluzione ottica
Fino a 300:1
Tempo di risposta
Fino a 1mS
Temperatura ambiente
Fino a 85°C senza raffreddamento
Immagazzinaggio
Da -40°C a +85°C
Banda spettrale
8-14μm, 1.6μm, 1μm, 2.3μm, 3.9μm, 4.2μm, 4.6μm, 5.1μm and 7.9μm
Emissività/Trasmittanza
Regolabile tra 0.100 - 1.100
Temperatura Lavoro
-20 fino a 85°C (laser acceso fino a 50°C); 10-95% RH non condensante; Elettronica : 0 to 85°C
Vibrazioni & Shock
IEC 68-2-6: 3G. 11-200Hz, qualsiasi asse; IEC 68-2-27: 50G, 11mS, qualsiasi asse
Grado di protezione
IP65 (NEMA-4)
Uscita analogica
0/4-20mA (500ohm), 0-5/10V, Tc J,K, Alarm
Uscita digitale
Relay : 2x60V DC / 42 V ACeff; 0,4A; isolata otticamente; USB, RS232, RS485, CAN, Profibus, Ethernet
Alimentazione
8..36 V DC
Funzioni
Peak hold, valley hold, media, hold esteso, soglia e isteresi.
Descrizione

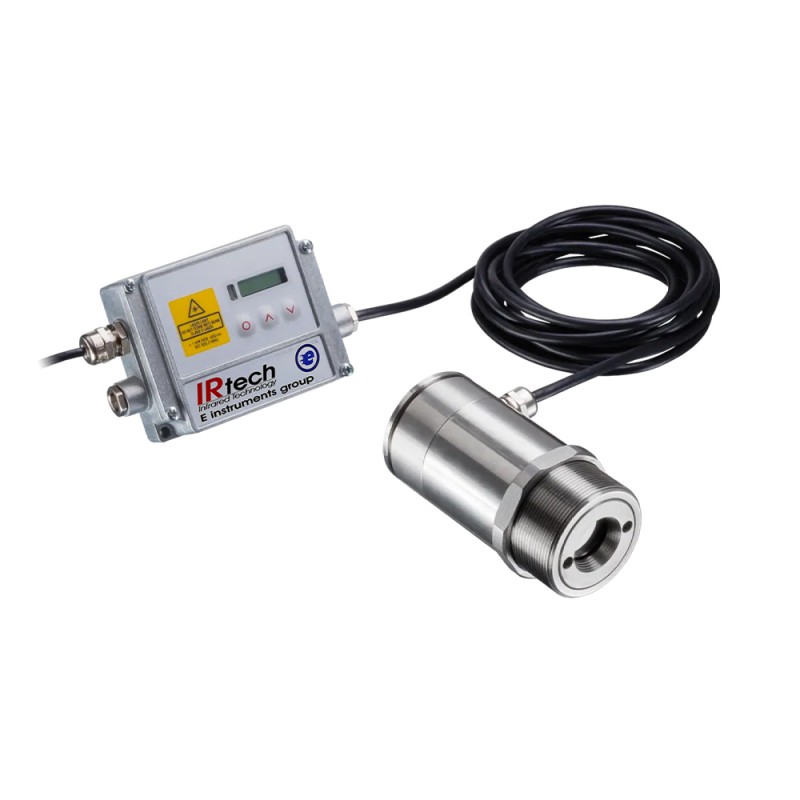

IRtech Radiamatic serie IR20 LS è un termometro infrarosso da processo avanzato composto da una testina di misura ed un elettronica separata. L’unità di controllo rende semplice l’avviamento e la manutenzione.
Tutte le impostazioni, inclusa l’emissività sono disponibili tramite il pannello e possono essere modificate con la tastiera integrata.
Il doppio puntatore laser agevola l’allineamento del pirometro indicando l’area reale di misura. Il laser può essere acceso direttamente dalla tastiera o in remoto con l’interfaccia digitale.
La temperatura della testina di misura è monitorata e viene effettuato lo spegnimento del laser in automatico sopra i 50°C.
Lo slot di espansione modulare permetter di aggiungere delle schede di espansione come le interfacce digitali USB,RS232,RS485,Profibus,Can,Ethernet e la scheda con due relè di allarme. Questo permette di evitare l’installazione di un indicatore aggiuntivo.
Il processore di segnale avanzato permette l’utilizzo di funzioni come la media, il peak picker, la programmazione remota dell’emissività, la compensazione della temperatura ambiente e molte altre funzioni.
Ingresso Analogico: external emissivity, ambient temperature compensation, trigger
Comprensivo di unità di controllo remoto con display e tastiera.
